球閥

  • 三片式鍛鋼球閥

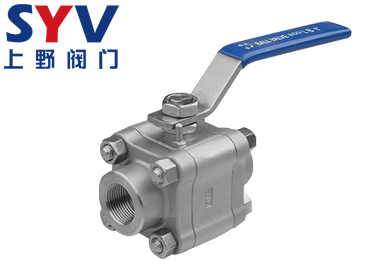

三片式鍛鋼球閥

三片式鍛鋼球閥

  • 產品型號：Q11F/Q61F/Q11Y/Q61Y
  • 公稱壓力：800LB-2500LB
  • 適用溫度：-196℃-450℃
  • 適用介質：水、蒸汽、油品、腐蝕性介質等
  • 產品描述：鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞. 可以全通徑球閥, 90度角, 球閥開關輕便, 體積小,, 密封可靠, 結構簡單,維修方便, 密封面與球面常在閉合狀態, 不易被介質沖蝕, 在各行業得到廣泛的應用
  • 在線訂購

三片式鍛鋼球閥產品概述

鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞. 可以全通徑球閥, 90度角, 球閥開關輕便, 體積小,, 密封可靠, 結構簡單,維修方便, 密封面與球面常在閉合狀態, 不易被介質沖蝕, 在各行業得到廣泛的應用. 適用于: 化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線

鍛鋼球閥產品執行標準

產品規范
Product specification 		設計與制造
Design manufacture 		承插尺寸
Socket size 		螺紋尺寸
Thread size 		焊接尺寸
Welding size 		檢驗與實驗
Inspection experiment
BS5351
MSSSP-118 		ANSI B16.11
JB/T1715 		ANSI B1.12.1
JB/T7306 		ANSI B16.25
GB/T 1224 		API 598
GB/T 13927

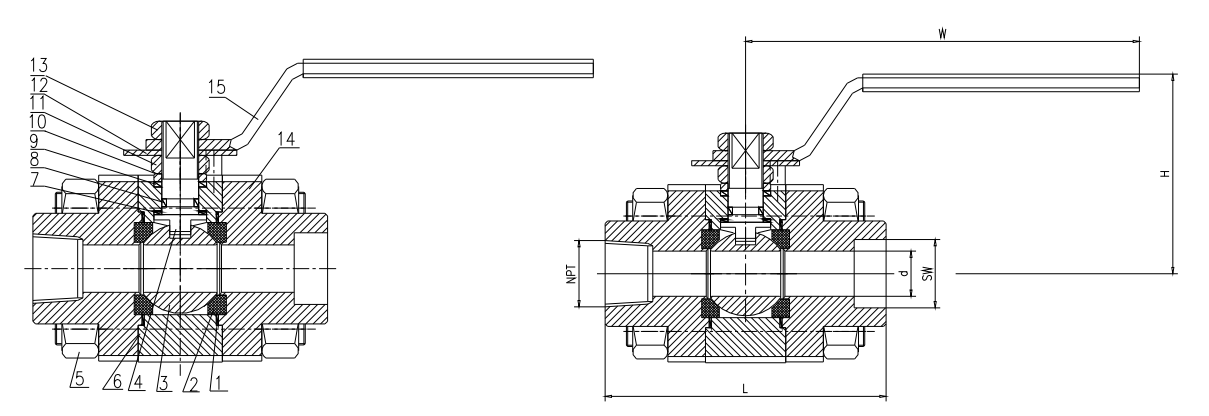

鍛鋼球閥主要零件材質

序號
NO. 		零件名稱
Parts name 		材料 Material
A105 F304 F316 F316L
1 墊片 Gasket PTFE、O-Ring、Graphite
2 閥座 Seat PTFE、RPTFE、NYLON、304+STL、316+STL、316L+STL
3 球體 Ball SS304 SS304 SS316 SS316L
4 閥桿 Stem SS304 SS304 SS316 SS316L
5 螺母 Nut A193 B7 A193 B8 A193 B8M A193 B8M
6 閥體 Body SS304 SS304 SS316 SS316L
7 墊片 Gasket PTFE PTFE PTFE PTFE
8 墊片 Gasket PTFE PTFE PTFE PTFE
9 填料 Filler 柔性石墨 Flexible graphite
10 壓套 Compression sleeve SS304 SS304 SS316 SS316L
11 螺母 Nut A193 B7 A193 B8 A193 B8M A193 B8M
12 定位片 Positioning pieces A283D、STAINLESS、STEEL
13 螺母 Nut A193 B7 A193 B8 A193 B8M A193 B8M
14 閥蓋 Cover A105 F304 F316 F316L
15 手柄 Handle A283D、STAINLESS、STEEL

鍛鋼球閥外形結構尺寸

磅級
Class 		縮徑
RB 		通徑
FB 		L L1 d NPT SW H W
RB FB RB FB
Q11F
Q11Y
Q61F
Q61Y
800LB
900LB
1500LB 		3/8''×1/4'' 1/4'' 92 9.6 9.5 3/8'' 1/4'' 17.6 14.2 53 130
1/2''×3/8'' 3/8'' 92 9.6 9.5 1/2'' 3/8'' 21.8 17.6 53 130
3/4''×1/2'' 1/2'' 92 12.7 14 3/4'' 1/2'' 27.1 21.8 56 130
1''×3/4'' 3/4'' 111 12.7 19 1'' 3/4'' 33.8 27.1 70 160
1-1/4''×1'' 1'' 127 12.7 25 1-1/4'' 1'' 42.6 33.8 80 220
1-1/2''×1-1/4'' 1-1/4'' 140 12.7 30 1-1/2'' 1-1/4'' 48.7 42.6 90 250
2''×1-1/2'' 1-1/2'' 152 15.9 38 2'' 1-1/2'' 61.2 48.7 100 250
2-1/2''×2'' 2'' 178 15.9 48 2-1/2'' 2'' 74.1 61.2 110 300
Q11F
Q11Y
Q61F
Q61Y
2500LB 		3/8''×1/4'' 1/4'' 111 9.6 9.5 3/8'' 1/4'' 17.6 14.2 53 160
1/2''×3/8'' 3/8'' 111 9.6 9.5 1/2'' 3/8'' 21.8 17.6 53 160
3/4''×1/2'' 1/2'' 111 12.7 14 3/4'' 1/2'' 27.1 21.8 56 160
1''×3/4'' 3/4'' 127 12.7 19 1'' 3/4'' 33.8 27.1 70 220
1-1/4''×1'' 1'' 140 12.7 25 1-1/4'' 1'' 42.6 33.8 80 250
1-1/2''×1-1/4'' 1-1/4'' 152 12.7 30 1-1/2'' 1-1/4'' 48.7 42.6 90 250
2''×1-1/2'' 1-1/2'' 178 15.9 38 2'' 1-1/2'' 61.2 48.7 100 300
2-1/2''×2'' 2'' 203 15.9 48 2-1/2'' 2'' 74.1 61.2 110 320
