鋁合金蝶閥是一種密封性較好的中線型軟密封蝶閥,閥體采用了高壓鑄造工藝與傳統的低壓澆鑄等工藝對比鑄造出來的毛坯機械性能更好。
鋁合金蝶閥閥體外型設計獨特新穎,字體清晰,表面光滑,外表熱噴塑處理不易掉漆閥體連接采用多標準設計,連接螺栓孔距通用了國標6壓、10壓、16壓,美標150LB、日標的5K、10K等,便于現場施工安裝。
閥板采用無銷蝶板無需銷釘固定,杜絕內漏,閥板密封經過球面加工和手工拋光,大幅降低與閥座的摩擦系數,開關更穩定使用壽命更長。
軟密封材料名稱
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
簡稱代碼
|
CR
|
NBR
|
EPDM
|
SI
|
VITON
|
NR
|
閥門型號代碼
|
X或J
|
XA或JA
|
XB或JB
|
XD或JD
|
XE或JE
|
X1
|
最高溫度
|
82℃
|
93℃
|
100℃
|
200℃
|
180℃
|
85℃
|
最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-70℃
|
-23℃
|
-20℃
|
工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
零件名稱
|
可選用材料
|
閥體
|
鋁合金ADC12
|
蝶板
|
球墨鑄鐵(QT)、不銹鋼(CF8、CF8M)、雙相鋼(2507)、鋁青銅、襯膠板、尼龍板
|
密封圈
|
查看上表《軟密封蝶閥密封材料選型及適用工況》
|
閥桿
|
不銹鋼
|
填料
|
O型圈
|
驅動方式 | 手柄、蝸輪、氣動執行器、電動執行器 |
連接方式 | 對夾式 |
制造標準
|
GB/T 122387-89
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|

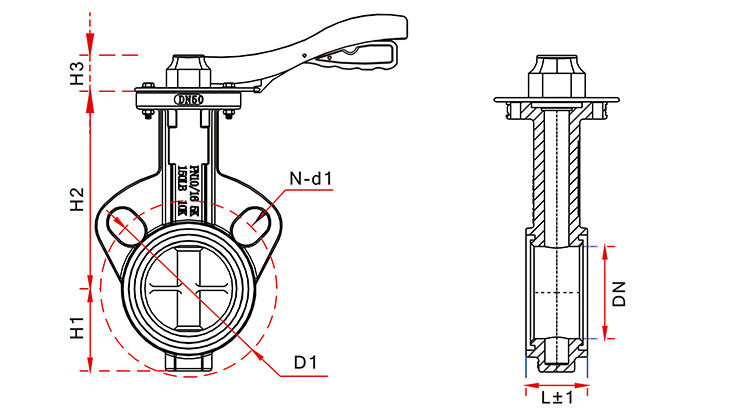

NPS | DN | L | H1 | H2 | H3 | N-d1 | D1 | ||||
PN10 | PN16 | 5K | 10K | 150LB | |||||||
1/1.2" | 25/32 | 33 | 55 | 95 | 30 | 2-18 | 100 | 100 | 90 | 100 | 89 |
1.5/2" | 40/50 | 42.5 | 55 | 132 | 30 | 2-18 | 125 | 125 | 105 | 120 | 120.5 |
2.5" | 65 | 46 | 66 | 145 | 30 | 2-18 | 145 | 145 | 130 | 140 | 139.5 |
3" | 80 | 46 | 75 | 152 | 30 | 2-18 | 160 | 160 | 145 | 150 | 152.5 |
4" | 100 | 52 | 87 | 173 | 35 | 2-20 | 180 | 180 | 165 | 175 | 190.5 |
5" | 125 | 55.6 | 102 | 189 | 35 | 2-22 | 210 | 210 | 200 | 210 | 216 |
6" | 150 | 55.8 | 119 | 204 | 35 | 2-22 | 240 | 240 | 230 | 240 | 241.5 |
8" | 200 | 60 | 148 | 237 | 40 | 2-23 | 295 | 295 | 280 | 290 | 298.5 |
