蝶閥

  • 氣動調節蝶閥
氣動調節蝶閥

氣動調節蝶閥

  • 產品型號:D671X,D641X,D673H,D643H
  • 公稱壓力:PN10-PN40
  • 適用溫度:0℃~425℃
  • 適用介質:水、蒸氣、油品等
  • 產品描述:氣動調節蝶閥是利用氣源驅動來調節碟板開度,從而控制介質流量大小的可調節型氣動蝶閥,主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成
  • 在線訂購

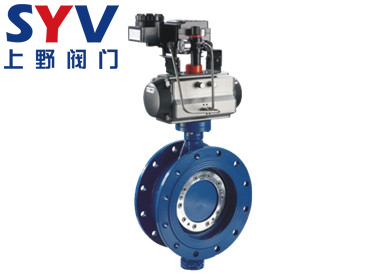

氣動調節蝶閥產品概述

氣動調節蝶閥是利用氣源驅動來調節碟板開度,從而控制介質流量大小的可調節型氣動蝶閥,主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后,通過0.4-0.7MPa進氣來調節閥門的開度大小,從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的比例式精確調節,是調節流量和截斷流體的最佳裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封),以滿足于不同的使用要求,廣泛應用于化工、環保、空氣、水、燃?xì)狻⒄羝昂懈g性介質的管道上。

氣動調節蝶閥技術參數

公稱通徑 DN50~DN1200(mm)
壓力等級 PN1.0、1.6、2.5、6.4MPa
連接方式 法蘭、對夾式連接
密封形式 軟密封或金屬硬密封
驅動方式 氣源驅動,壓縮空氣4~7bar(可帶手輪)
動作范圍 0~90°
閥體材質 碳鋼、不銹鋼304、不銹鋼316
工作場合 水、蒸氣、油品、酸類腐蝕性等(高溫場合)
溫度范圍 軟密封:-29℃~180℃ 硬密封:-40℃~550℃
控制方式 裝配閥門定位器,智能調節型(4~20mA模擬量信號)

氣動調節蝶閥結構尺寸

公稱通經(DN)

L

1.0MPa

1.6MPa

2.5MPa



D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

165

125

4-18

165

125

4-18

165

125

4-18

65

112

185

145

4-18

185

145

4-18

185

145

8-18

80

114

200

160

4-18

200

160

8-18

200

160

8-18

100

127

220

180

8-18

220

180

8-18

235

190

8-22

125

140

250

210

8-18

250

210

8-22

270

220

8-26

150

140

285

240

8-22

285

240

8-22

300

250

8-26

200

152

340

295

8-22

340

295

12-22

360

310

12-26

250

165

395

350

12-22

405

355

12-26

425

370

12-30

300

178

445

400

12-22

460

410

12-26

485

430

16-30

350

190

505

460

16-22

520

470

16-26

555

490

16-33

400

216

565

515

16-26

580

525

16-30

620

550

16-36

450

222

615

565

20-26

640

585

20-30

670

600

20-36

500

229

670

620

20-26

715

650

20-33

730

660

20-36

600

267

780

725

20-30

840

770

20-36

845

770

20-39

700

292

895

840

24-30

910

840

24-36

960

875

24-42

800

318

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70
