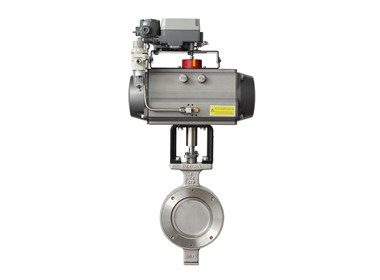

氣動美標蝶閥的主要結構為對夾式和法蘭式三偏心結構，而815、830L系列美標蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐 高溫、耐磨損、耐腐蝕等優點。
設計標準：API609-83
法蘭連接尺寸：ANSI B16.5
結構長度：ANSI B16.10-1992
壓力試驗：API598-82
|
公稱通徑DN |
尺寸 | ||||
| L | D1 | D2 | Z-d | ||
| 2" | 50 | 43 | 120.5 | 92 | 4-19 |
| 2.5" | 65 | 46 | 139.5 | 105 | 4-19 |
| 3" | 80 | 49 | 152.5 | 127 | 4-19 |
| 4" | 100 | 56 | 190.5 | 157 | 8-19 |
| 5" | 125 | 64 | 216 | 186 | 8-22 |
| 6" | 150 | 70 | 241.5 | 216 | 8-22 |
| 8" | 200 | 71 | 298.5 | 270 | 8-22 |
| 10" | 250 | 76 | 362 | 324 | 12-25 |
| 12" | 300 | 83 | 432 | 381 | 12-25 |
| 14" | 350 | 92 | 476 | 413 | 12-29 |
| 16" | 400 | 102 | 540 | 470 | 16-29 |
| 18" | 450 | 114 | 578 | 533 | 16-32 |
| 20" | 500 | 127 | 635 | 584 | 20-32 |
| 24" | 600 | 154 | 750 | 692 | 20-35 |
| 28" | 700 | 165 | 864 | 800 | 28-35 |
| 32" | 800 | 190 | 978 | 914 | 28-41 |
| 36" | 900 | 203 | 1086 | 1022 | 32-41 |
| 40" | 1000 | 216 | 1200 | 1124 | 36-41 |
