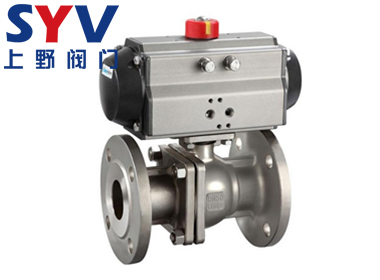

不銹鋼氣動球閥

產品型號：Q641F
公稱壓力：PN10-PN64
適用溫度：-40℃～150℃
適用介質：水、氣體、蒸汽、其它液體、腐蝕性介質
產品描述：不銹鋼氣動球閥是由不銹鋼硬密封球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，不銹鋼氣動球閥閥體材質均由不銹鋼制作，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中
在線訂購

不銹鋼氣動球閥產品概述

不銹鋼氣動球閥是由不銹鋼硬密封球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，不銹鋼氣動球閥閥體材質均由不銹鋼制作，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于超高壓和低壓力降等工作條件相對比較惡劣的管道里，最高溫度可達到550℃。不銹鋼氣動球閥可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。

不銹鋼氣動球閥性能優點

1、不銹鋼球閥采用硅溶膠精密鑄造，與氣動執行器連接組成，不僅可以作為開關截斷作用、也可作為流量調節作用。
2、多樣化選擇，通過選用不同的閥體、閥座材質，可適用于不同工況介質當中。

3、適用范圍廣闊，可用于常溫常壓場合，也可在高溫高壓及低溫工況中廣泛使用。

4、氣動不銹鋼球閥采用氣體為動力源，壓力一般在0.4-0.7MPa左右，相對來說比較安全。如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

不銹鋼氣動球閥標準規范

1、檢驗主試驗：JB/T 9092、API 598。

2、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

3、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。

4、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

不銹鋼氣動球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	1.0、1.6、2.5、6.4MPa
驅動形式	氣動控制（壓縮04-07Mpa）
連接方式	法蘭連接
回信電壓	AC220V/DC24V
溫度范圍	-40℃～450℃
作用形式	單作用(氣開、氣關，氣源故障復位)；雙作用(通氣開、通氣關)
閥體材質	不銹鋼304、不銹鋼316、不銹鋼316L
控制方式	開關型（開關兩位切斷控制）、調節型（4-20mA模擬信號）
適用介質	蒸汽、水液、氣體、腐蝕性介質等（常溫、低溫、高溫高壓）

不銹鋼氣動球閥結構尺寸

DN	L	1.6MPa			2.5MPa
		D	D1	n-Φd	D	D1	n-Φd
15	130	95	46	4-Φ14	95	46	4-Φ14
20	140	105	56	4-Φ14	105	56	4-Φ14
25	150	115	65	4-Φ14	115	64	4-Φ14
32	165	135	76	4-Φ18	135	76	4-Φ18
40	180	145	84	4-Φ18	145	84	4-Φ18
50	200	160	99	4-Φ18	160	99	4-Φ18
65	220	180	118	4-Φ18	180	118	4-Φ18
80	250	195	132	8-Φ18	195	132	8-Φ18
100	280	215	156	8-Φ18	235	156	8-Φ22
125	320	245	184	8-Φ18	270	184	8-Φ26
150	360	280	211	8-Φ22	300	211	8-Φ26
200	400	335	266	12-Φ22	360	274	12-Φ26
