球閥

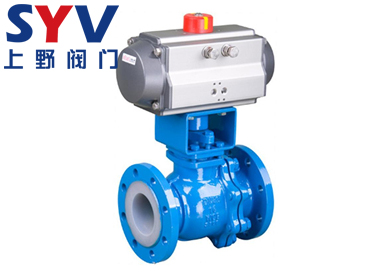

  • 氣動襯氟球閥
氣動襯氟球閥

氣動襯氟球閥

  • 產品型號:Q641F46
  • 公稱壓力:PN10-PN16
  • 適用溫度:-29℃~180℃
  • 適用介質:弱腐蝕性介質以及強酸強堿流體等
  • 產品描述:氣動襯氟球閥(防腐球閥)具有超強的耐腐蝕性能,閥芯采用氟塑料作為內襯和軟密封閥座,特別適用于各種強腐蝕性介質及強酸、強堿的管道中,做開關切斷或調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈,結構密封性能可靠,最高可達零泄露,是防腐閥門里最佳選擇之一
  • 在線訂購

氣動襯氟球閥產品概述

氣動襯氟球閥(防腐球閥)具有超強的耐腐蝕性能,閥芯采用氟塑料作為內襯和軟密封閥座,特別適用于各種強腐蝕性介質及強酸、強堿的管道中,做開關切斷或調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈,結構密封性能可靠,最高可達零泄露,是防腐閥門里最佳選擇之一。氣動襯氟球閥只適用于壓力在2.5Mpa之內的工況中,介質溫度不宜超過180℃,且不適于抽高真空環境里。

氣動襯氟球閥結構原理

氣動襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的,閥戀和閥體內側全部采用氟塑料制成,殼體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸部分全部為氟塑料,是專門為控制各種強腐蝕性介質的啟閉而進行設計的球閥,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。

氣動襯氟球閥優點

1、采用氟塑料密封,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質;

2、采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護;
3、啟閉件球體與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性,從根本上保證了工程中的使用安全性;
4、結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。

氣動襯氟球閥技術參數

公稱通徑 DN15~DN300(mm)
公稱壓力 PN0.6、1.0、1.6MPa
驅動形式 壓縮空氣4-7bar(可帶手動裝置)
連接方式 法蘭式連接
結構形式 兩段式閥體(全襯氟球體)
動作范圍 0~90°
使用溫度
聚四氟乙烯PTFE:-29~+180℃
適用介質 弱腐蝕性介質以及強酸強堿等
控制方式 開關模式,調節型(定位器4-20mA模擬信號)
作用形式 單作用彈簧復位(常開型,常閉型),雙作用(氣開氣關)

氣動襯氟球閥結構尺寸

DN

L

1.6MPa

2.5MPa


D1

n-Φd

D

D1

n-Φd

15

130

95

46

4-Φ14

95

46

4-Φ14

20

140

105

56

4-Φ14

105

56

4-Φ14

25

150

115

65

4-Φ14

115

64

4-Φ14

32

165

135

76

4-Φ18

135

76

4-Φ18

40

180

145

84

4-Φ18

145

84

4-Φ18

50

200

160

99

4-Φ18

160

99

4-Φ18

65

220

180

118

4-Φ18

180

118

4-Φ18

80

250

195

132

8-Φ18

195

132

8-Φ18

100

280

215

156

8-Φ18

235

156

8-Φ22

125

320

245

184

8-Φ18

270

184

8-Φ26

150

360

280

211

8-Φ22

300

211

8-Φ26

200

400

335

266

12-Φ22

360

274

12-Φ26
