球閥

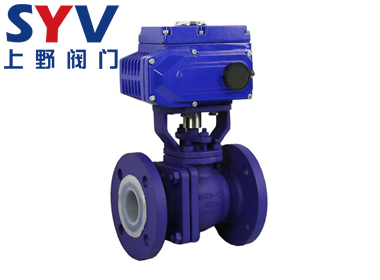

電動襯氟球閥

產品型號：Q941F46
公稱壓力：PN10-PN16
適用溫度：-29～180℃
適用介質：硫酸、鹽酸、醋酸等腐蝕性介質
產品描述：電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成，具有極高的化學穩定性，適用于任何強腐蝕性化學介質
在線訂購

電動襯氟球閥產品概述

電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成，具有極高的化學穩定性，適用于任何強腐蝕性化學介質。由于Q941F46電動球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性，在各種酸、堿、鹽類等強腐蝕性介質中作開關或調節之用。

電動襯氟球閥優點

1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。

2、采用軟密封閥座，密封性能好。

3、體積小，重量輕，結構簡單，安裝維修方便。

4、流阻小，流通能力強，流量特性好。

電動襯氟球閥零件材料

零件名稱	材料
閥體閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
密封圈	PTFE、碳素纖維＋PTFE
密封填料	聚四氟乙烯填料

電動襯氟球閥技術參數

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6MPa
連接形式	法蘭
密封形式	O型球型閥芯
電源電壓	AC110V、AC220V、AC380V（DC24等）
適用介質	任何腐蝕性化學介質
閥體形式	兩段式閥體(浮動球體)
閥體材質	碳鋼、不銹鋼304、316、316L
密封材質	聚四氟乙烯
泄露量Q	軟密封：零泄漏
適用溫度	PTFE:-29～+180℃
驅動形式	電動控制，可選防爆執行器，可帶手動裝置
控制方式	普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)

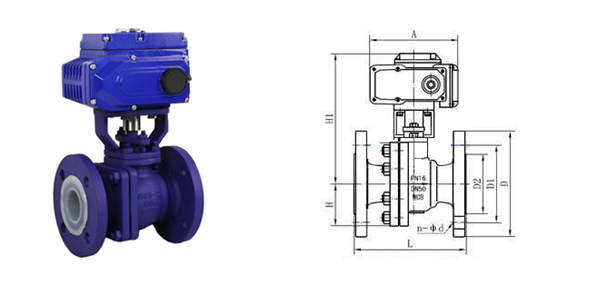

電動襯氟球閥結構尺寸

DN	L	1.6MPa			2.5MPa
DN	L	D	D1	n-Φd	D	D1	n-Φd
15	130	95	46	4-Φ14	95	46	4-Φ14
20	140	105	56	4-Φ14	105	56	4-Φ14
25	150	115	65	4-Φ14	115	64	4-Φ14
32	165	135	76	4-Φ18	135	76	4-Φ18
40	180	145	84	4-Φ18	145	84	4-Φ18
50	200	160	99	4-Φ18	160	99	4-Φ18
65	220	180	118	4-Φ18	180	118	4-Φ18
80	250	195	132	8-Φ18	195	132	8-Φ18
100	280	215	156	8-Φ18	235	156	8-Φ22
125	320	245	184	8-Φ18	270	184	8-Φ26
150	360	280	211	8-Φ22	300	211	8-Φ26
200	400	335	266	12-Φ22	360	274	12-Φ26
