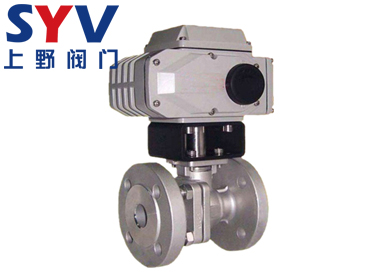

軟密封電動球閥

產品型號：Q941F
公稱壓力：Q941F
適用溫度：-40℃～150℃
適用介質：水、蒸汽、油品
產品描述：軟密封電動球閥產品全不銹鋼設計，閥體和球閥采用不銹鋼精密鑄造工藝，外形美觀。該球閥與介質接觸部位均為耐腐蝕的不銹鋼，這種軟密封球閥用于水、溶劑、酸和天然氣等一般工作介質
在線訂購

軟密封電動球閥產品概述

軟密封電動球閥產品全不銹鋼設計，閥體和球閥采用不銹鋼精密鑄造工藝，外形美觀。該球閥與介質接觸部位均為耐腐蝕的不銹鋼，這種軟密封球閥用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、硝酸、醋酸、燒堿等腐蝕性介質。不銹鋼材質球閥通常使用在醫療衛生裝置、食品機械、化工酸堿腐蝕性裝置和管路系統中。

軟密封電動球閥產品特點

1、具有最低的流阻，介質幾乎可以毫無損失的流過，容易清掃管線；
2、在運行過程中不會卡死，能可靠的應用于腐蝕性介質和低沸點介質中；
3、在較大的壓力和溫度范圍內，能實現完全密封，能承受關閉時的高壓差；
4、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；
5、在全開和全閉合時，球閥的密封面和閥座的密封面與介質隔離，高速通過的介質不會造成密封面的腐蝕；
6、閥桿防飛結構：閥桿為下裝式，防止受壓飛出；
7、具有結構緊湊，重量輕，它是適合低溫系統最合理的閥門結構；

8、改換閥體、球體、密封件的材料可適用于多種工況場合，球閥閥體可以是整體的，也可以是組合式的。

軟密封電動球閥技術參數

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭連接
閥體形式	二段式閥體
電源電壓	AC110V、AC220V、AC380V（其他定制DC24等）
驅動形式	電源驅動（可防爆，可帶手動裝置）
溫度范圍	-40℃～150℃
閥體材質	不銹鋼304、316、316L
控制方式	開關型（開關切斷控制）、調節型（4-20mA模擬信號）
適用介質	水、蒸汽、油品、環保、燃氣、煤礦等（高溫高壓及低溫、腐蝕性介質）

軟密封電動球閥結構尺寸

DN	L	1.6MPa			2.5MPa
DN	L	D	D1	n-Φd	D	D1	n-Φd
15	130	95	46	4-Φ14	95	46	4-Φ14
20	140	105	56	4-Φ14	105	56	4-Φ14
25	150	115	65	4-Φ14	115	64	4-Φ14
32	165	135	76	4-Φ18	135	76	4-Φ18
40	180	145	84	4-Φ18	145	84	4-Φ18
50	200	160	99	4-Φ18	160	99	4-Φ18
65	220	180	118	4-Φ18	180	118	4-Φ18
80	250	195	132	8-Φ18	195	132	8-Φ18
100	280	215	156	8-Φ18	235	156	8-Φ22
125	320	245	184	8-Φ18	270	184	8-Φ26
150	360	280	211	8-Φ22	300	211	8-Φ26
200	400	335	266	12-Φ22	360	274	12-Φ26
