球閥

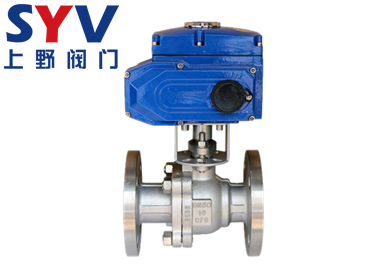

  • 硬密封電動球閥
硬密封電動球閥

硬密封電動球閥

  • 產品型號:Q941H/Q941Y
  • 公稱壓力:PN16-PN64
  • 適用溫度:-40℃~450℃
  • 適用介質:水、蒸汽、油品、燃?xì)獾?/li>
  • 產品描述:硬密封電動球閥系列產品的球體和閥座采用金屬對金屬密封,閥座采用板彈簧加載的密封結構,突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制
  • 在線訂購

硬密封電動球閥產品概述

硬密封電動球閥系列產品的球體和閥座采用金屬對金屬密封,閥座采用板彈簧加載的密封結構,突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制。硬密封球閥使用于高溫高壓的水、蒸汽、油品、粘稠性和顆粒型介質的裝置和管路中。

硬密封電動球閥產品特點

1、閥座采用板彈簧加載的密封結構,能使用較高溫度和帶有顆粒性的介質;
2、采用下裝式閥桿、設有倒密封結構,能確保填料處的可靠密封;
3、球可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全;
4、球體和密封面采用氮化、堆焊、噴涂等方式進行處理后,可適用不同的工藝要求;
5、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所;
6、可加裝氣動執行器和電動執行器,實現集中控制和遠程控制。

硬密封電動球閥閥門標準

設計規范:API 6D  API 608  BS 5351  GB/T12237
結構長度:ASME B16.10  GB/T 12221
法蘭連接:ASME B16.5  GB/T 9113

試驗與檢驗:GB/T 13927  API 598  API 6D

硬密封電動球閥技術參數

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.0、1.6、2.5、6.4MPa
連接方式 法蘭連接
閥體形式 二段式閥體
電源電壓 AC110V、AC220V、AC380V(其他定制DC24等)
驅動形式 電源驅動(可防爆,可帶手動裝置)
溫度范圍 硬密封-40℃~450℃
閥體材質 不銹鋼304、316、316L
控制方式 開關型(開關切斷控制)、調節型(4-20mA模擬信號)
適用介質 水、蒸汽、油品、環保、燃?xì)狻⒚旱V等(高溫高壓及低溫、腐蝕性介質)

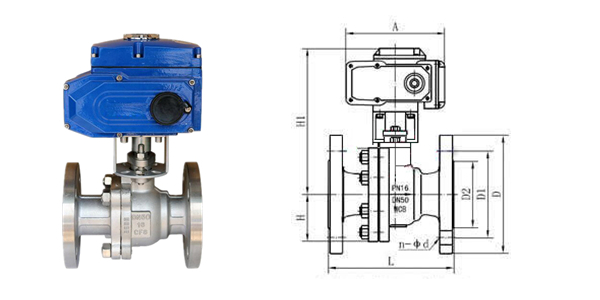

硬密封電動球閥結構尺寸


DN

L

1.6MPa

2.5MPa

D

D1

n-Φd

D

D1

n-Φd

15

130

95

46

4-Φ14

95

46

4-Φ14

20

140

105

56

4-Φ14

105

56

4-Φ14

25

150

115

65

4-Φ14

115

64

4-Φ14

32

165

135

76

4-Φ18

135

76

4-Φ18

40

180

145

84

4-Φ18

145

84

4-Φ18

50

200

160

99

4-Φ18

160

99

4-Φ18

65

220

180

118

4-Φ18

180

118

4-Φ18

80

250

195

132

8-Φ18

195

132

8-Φ18

100

280

215

156

8-Φ18

235

156

8-Φ22

125

320

245

184

8-Φ18

270

184

8-Φ26

150

360

280

211

8-Φ22

300

211

8-Φ26

200

400

335

266

12-Φ22

360

274

12-Φ26
